硅橡膠絕緣和護套電力電纜
關鍵字：硅橡膠絕緣和護套電力電纜,絕緣和護套電力電纜,電力電纜 |
.jpg)

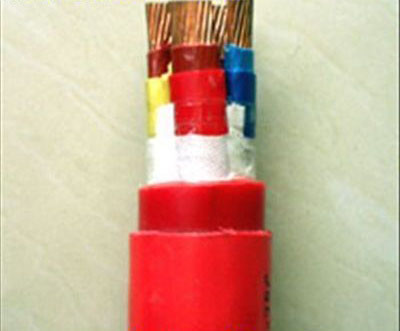

硅橡膠絕緣和護套電力電纜用于交流額定電壓0.6/1KV及以下的高溫范圍和惡劣環境內，作電器設備電能傳輸線。
使用條件
1、硅橡膠絕緣和護套電力電纜長期工作溫度為-60℃～180℃，電纜敷不低于0℃;設溫度應不低于30℃。
2、允許彎曲半徑不小于電纜外徑的10倍。
硅橡膠絕緣和護套電力電纜型號、名稱
|
型號
|
名稱
|
|
HGG
|
硅橡膠絕緣和護套電力電纜
|
|
HGG32
|
硅橡膠絕緣和護套細鋼絲鎧裝電力電纜
|
|
HGV22
|
硅橡膠絕緣，PVC護套內鋼帶鎧裝電力電纜
|
|
HGGP2
|
硅橡膠絕緣和護套銅帶屏蔽電力電纜
|
硅橡膠絕緣和護套電力電纜規格及技術參數
1、絕緣厚度、火花實驗電壓
|
標稱截面(mm2)
|
2.5、4、6
|
10
|
15
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
|
絕緣厚度(mm2)
|
1.0
|
1.2
|
1.4
|
1.6
|
1.8
|
2.0
|
2.2
|
|
火花擊穿電壓(V)
|
6000
|
7000
|
8000
|
9000
|
2.成品電纜導電線芯直流電阻:成品電纜導電線芯直流電阻，換算到電纜長度為1m，標稱
截面為1mm 2和溫度為20℃時，銅芯線應不大于0.0184Ω。
3.成品電纜線芯的絕緣電纜:成品電纜絕緣線芯的絕緣電阻，換算到電纜長度為1km和溫度
為20℃時，導電線芯截面在50mm2及以下的應不小于50MΩ，70～185mm 2的應不小于35MΩ。
4.多芯電纜的成品電壓試驗應經受交流50Hz，試驗電壓3000V、5min的實驗。
|
| |
