●概述
  淮安華立儀表的 帶一體化溫度變送器的熱電偶/熱電阻是基于熱電阻、熱電偶電阻、電壓信號輸入，熱電阻PT100信號輸入，二線制4~20MA模擬輸出，支持HART協議，通過PC編程在線調整，B型頂部盒式安裝，并通過多種認證的高精度溫度變送器?！?/p>

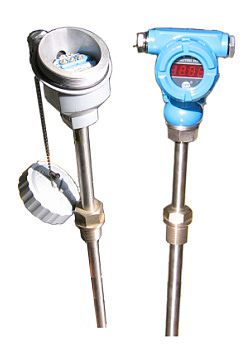

一體化溫度變送器的結構：

帶熱電偶（阻）溫度變送器由熱電偶或熱電阻和變送器部件組成。

熱電偶包括熱電偶元件、保護管、接線盒等主要部分：兩者的接線盒和保護管相同。

熱電偶元件由鎧裝熱電偶組成；熱電阻元件由鎧裝鉑電阻組成。

保護管：要求耐高溫、耐腐蝕、能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。

接線盒用鋁合金制成，為防水式，防護等級IP5　　

●一體化溫度變送器特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 ›70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54

●技術指標

類 別	HL-SBW 模塊式溫變	HL-SBW 一體化溫變
準 確 度	0.2%F.S 0.5%F.S
輸 入	熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50
輸 出	二線制 4-20mA DC
使用溫度	-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
溫度影響	≤0.05%/ ℃
濕 度	5-95%RH
現場顯示	無	3　1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度	無	數字式： 0.5 級 指針式： 2.0 級
負載能力	‹ 600 Ω （額定負載 250 Ω ）
外形尺寸	44×18	70 ×100（中繼器）

 ●選型方法

型號	類別	感溫元件材料	現場顯示	安裝固定方式	接線盒形式	保護管直徑	隔爆標志	內芯結構	保護管特征	說 明
HL-SBW										溫度變送器
	R									熱電偶
	Z									熱電阻
		M								鎳鉻硅-鎳鉻{ N }
		N								鎳鉻-鎳硅 { K }
		E								鎳鉻-銅鎳 { E }
		F								鐵-銅鎳{ J }
		C								銅-銅鎳{ T }
		P								鉑 {Pt100}
		C								銅 {Cu50}
			Y							現場液晶顯示
				1						無固定裝置
				2						固定螺紋
				3						活動法蘭
				4						固定法蘭
				5						活絡管接頭式
				6						固定螺紋錐形式
				7						直形管接頭式
				8						固定螺紋管接頭式
				9						活動螺紋管接頭式
					2					防噴式
					3					防水式
					4					防爆式
						0				Ф16
						1				Ф12
						2				Ф16高鋁質管
						3				Ф20高鋁質管
							B			隔爆
								無		普通元件
								K		鎧裝元件
									F	防腐型
									N	耐磨型
HL-SBW	R	N	Y	2	4	0	B	K	F	典型型號選型
