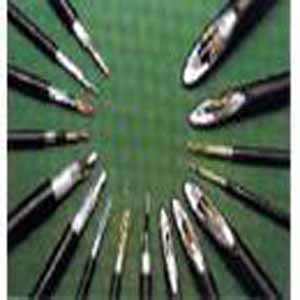

HL系列船用射頻電纜詳細介紹

產品說明:
船用射頻電纜適用于各種河海船舶及海上石油平臺等各種水上建筑物，連接高平頻號和對地不對稱的調頻信號設備，如用作無線電和雷達設備的連接。

一、船用射頻電纜生產執行標準：JB/T8143.1~3-1995。

二、型號、名稱如下表 型 號 名 稱 CSYV 銅導體實芯聚乙烯絕緣聚氯乙烯外套船用同軸射頻電纜 CSYY90 銅導體實芯聚乙烯絕緣聚氯乙烯外套內套裸鋼絲編織鎧裝船用同軸射頻電纜 CSFF 鍍銀銅導體聚四氟乙烯絕緣聚四氟乙烯護套玻璃編織護層船用同軸射頻電纜

三、使用特性：額定阻抗50Ω，如下表 規 格 電容(pf/m) 速比 最大交流電壓(KV)峰值 最大脈沖電壓(KV)峰值 彎曲半徑mm 彎曲溫度 ℃ 室內 室外 50-7-2 50-7-6 50-12-1 50-17-2 50-17-3 100 100 100 100 100 0.66 0.66 0.66 0.66 0.66 6.5 6.5 19.5 15 15 13 13 19 30 30 5D① 10D① -40 注：①D—電纜外徑

四、交貨要求： 1、實芯聚乙烯絕緣電纜不小于100米，短段不小于10米； 2、實芯聚四氟乙烯絕緣電纜不小于45米，短段不小于3米； 3、短段電纜交貨數量不超過交貨長度的15%； 4、根據雙方協議，可以任何長度的電纜交貨；長度計量誤差應不超過±0.5%。
