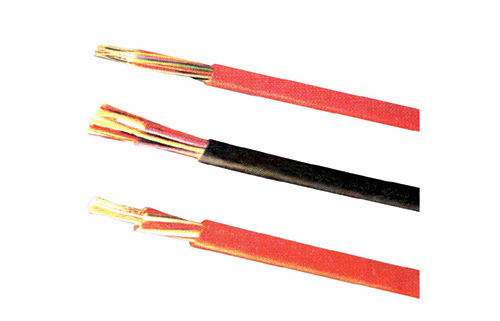

本質安全防爆電路用集散型儀表信號電纜
本產品適用于化工、石化、電力、煤氣工程、礦山等存在爆炸危險的場合以及其他的防爆安全要求較高的場合，傳輸自動控制信號。 本產品為低電容、低電感集散型儀表信號電纜，簡稱本安型DCS電纜，具有優異的屏蔽性能和抗干擾性能，因此防爆安全性能明顯高于一般DCS電纜和計算機控制電纜。
一、本質安全防爆電路用集散型儀表信號電纜 使用條件
1)交流額定電壓Uo/U：300/500V。
2)導體線芯最高工作溫度：
聚乙烯絕緣70℃；
交聯聚乙烯絕緣 90℃；
無鹵低煙阻燃聚烯烴70℃；
無鹵低煙阻燃交聯聚烯烴90℃和125℃兩種。
3)最低環境溫度：固定敷設-40℃；非固定敷設-15℃。
4)安裝敷設溫度：不低于0℃。
5)電纜允許最小彎曲半徑：
非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍；
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍。
二、本質安全防爆電路用集散型儀表信號電纜 型號及名稱 型 號 名 稱
IJYPVP 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS電纜
IJYPVRP 銅芯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS軟電纜
IJYPLVPL 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS電纜
IJYPLVRPL 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜
IJYP2VP2 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS電纜
IJYP2VRP72 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜
IJYJPVP 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS電纜
IJYJPVRP 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏總屏本安用DCS軟電纜
IJYJPLVP7L 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS電纜
WDZIJYDPYDRP 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅絲編織分屏總屏本安用DCS軟電纜
WDZIJY7DP7LY7DPL 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用DCS電纜
WDZIJYDPLY7DRP7L 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜
WDZIJYDP72YDP2 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶分屏銅帶總屏本安用DCS電纜
WDZIJY7DP72YDRP2 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜
三、產品結構及技術參數規定 導體標稱截面
線芯結構
20℃線芯直流電阻
A類
B類
R類
A、B類
R類
0.5
1/0.8
7/0.30
19/0.18
36.0
39.0
0.75
1/0.97
7/0.37
19/0.23
24.5
26.0
1.0
1/1.13
7/0.43
19/0.26
18.1
19.5
1.5
1/1.37
7/0.52
19/0.32
12.1
13.3
2.5
1/0.68
7/0.68
19/0.41
7.41
7.98
技術參數
性能項目
單位
指標
工作電容(1KHz)
pF/m
≤90
四、電纜規格、結構及尺寸
詳情請撥打我們的服務電話0316-5962155/15076607489
五、交貨長度
根據供需雙方協議允許任何長度交貨 |
| |
