淮安華立儀表專業生產K型熱電偶，我們為顧客提供選型方案，完善的售后服務。"為客戶節省成本，創造最大化的價值，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！

              華立專業生產的K型熱電偶是我們的拳頭產品，我們按照客戶的要求進行生產，嚴格把關生產的每一個細節，讓客戶用的放心，省心，舒心。K型熱電偶在客戶的使用中受到了客戶的一致好評，歡迎大家來電咨詢！

產品概述：

                       工業用裝配式K型熱電偶作為一種溫度傳感器，K型熱電偶通常和顯示儀表，記錄儀表和電子調節器配套使用。裝配式K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。 根據國家規定，HL專業生產的符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。 裝配K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。熱電特性是物質具有的一種普遍特性，但只有熱電勢與溫度的關系曲線線性好、穩定性好、重復性好、熱電勢率較大、容易標準化、材料資源豐富、容易提純、耐蝕性好的一對金屬導體才能成為熱電偶的制作材料。K型熱電偶是應用最為廣泛的現場測溫儀表。

產品特點：

檢出(測溫)元件熱電偶是工業上最常用的溫度檢測元件之一。必須配二次儀表，其優點是： 　　
①測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。
②測量范圍廣。常用的熱電偶從-50~+1600℃均可連續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。 　　
③構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。 　　
2根據溫度測量范圍及精度，選用相應分度號的熱電偶 　　使用溫度在1300~1800℃，要求精度又比較高時，一般選用B型熱電偶；要求精度不高，氣氛又允許可用鎢錸熱電偶，高于1800℃一般選用鎢錸熱電偶；使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶；在1000℃以下一般用K型熱電偶和N型熱電偶，低于400℃一般用E型熱電偶；250℃下以及負溫測量一般用T型電偶，在低溫時T型熱電偶穩定而且精度高。

測量范圍及允許誤差范圍

熱電偶類別	代號	分度號	測量范圍	基本誤差限
鎳鉻－康銅	WRK	E	0－800℃	±0.75%t
鎳鉻－鎳硅	WRN	K	0－1300℃	±0.75%t
鉑銠 13 -鉑	WRB	R	0-1600℃	±0.25%t
鉑銠 10 －鉑	WRP	S	0－1600℃	±0.25%t
鉑銠 30 －鉑銠 6	WRR	B	0－1800℃	±0.25%t

 注：t為感溫元件實測溫度值（℃）

熱電偶時間常數

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻： 熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

K型熱電偶分度表

　　溫度單位：℃ 電壓單位：mV) 參考溫度點：0℃(冰點)　　

溫度	0	-10	-20	-30	-40	-50	-60	-70	-80	-90	-95	-100
-200	-5.8914	-6.0346	-6.1584	-6.2618	-6.3438	-6.4036	-6.4411	-6.4577	?	?	?	?
-100	-3.5536	-3.8523	-4.1382	-4.4106	-4.669	-4.9127	-5.1412	-5.354	-5.5503	-5.7297	-5.8128	-5.8914
0	0	-0.3919	-0.7775	-1.1561	-1.5269	-1.8894	-2.2428	-2.5866	-2.9201	-3.2427	-3.3996	-3.5536
溫度	0	10	20	30	40	50	60	70	80	90	95	100
0	0	0.3969	0.7981	1.2033	1.6118	2.0231	2.4365	2.8512	3.2666	3.6819	3.8892	4.0962
100	4.0962	4.5091	4.9199	5.3284	5.7345	6.1383	6.5402	6.9406	7.34	7.7391	7.9387	8.1385
200	8.1385	8.5386	8.9399	9.3427	9.7472	10.1534	10.5613	10.9709	11.3821	11.7947	12.0015	12.2086
300	12.2086	12.6236	13.0396	13.4566	13.8745	14.2931	14.7126	15.1327	15.5536	15.975	16.186	16.3971
400	16.3971	16.8198	17.2431	17.6669	18.0911	18.5158	18.9409	19.3663	19.7921	20.2181	20.4312	20.6443
500	20.6443	21.0706	21.4971	21.9236	22.35	22.7764	23.2027	23.6288	24.0547	24.4802	24.6929	24.9055
600	24.9055	25.3303	25.7547	26.1786	26.602	27.0249	27.4471	27.8686	28.2895	28.7096	28.9194	29.129
700	29.129	29.5476	29.9653	30.3822	30.7983	31.2135	31.6277	32.041	32.4534	32.8649	33.0703	33.2754
800	33.2754	33.6849	34.0934	34.501	34.9075	35.3131	35.7177	36.1212	36.5238	36.9254	37.1258	37.3259
900	37.3259	37.7255	38.124	38.5215	38.918	39.3135	39.708	40.1015	40.4939	40.8853	41.0806	41.2756
1000	41.2756	41.6649	42.0531	42.4403	42.8263	43.2112	43.5951	43.9777	44.3593	44.7396	44.9293	45.1187
1100	45.1187	45.4966	45.8733	46.2487	46.6227	46.9955	47.3668	47.7368	48.1054	48.4726	48.6556	48.8382
1200	48.8382	49.2024	49.5651	49.9263	50.2858	50.6439	51.0003	51.3552	51.7085	52.0602	52.2354	52.4103
1300	52.4103	52.7588	53.1058	53.4512	53.7952	54.1377	54.4788	54.8186

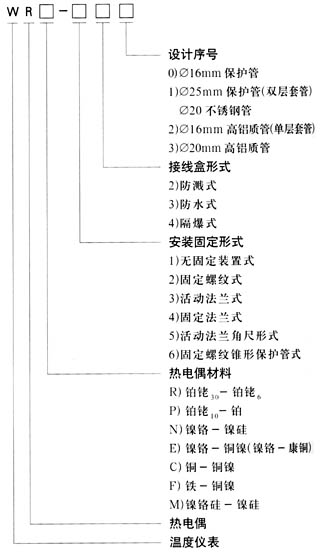

K型熱電偶選型資料 　　

W	R	?	?	?	規格	?	內容
?	?	N	?	?	?	?	鎳鉻-鎳硅
?	?	E	?	?	?	?	鎳鉻-銅鎳 （鎳鉻-康銅）
?	?	?	?	1	?	?	無固定式裝置式
?	?	?	?	2	?	?	固定螺紋式
?	?	?	-	3	?	?	活動式法蘭
?	?	?	?	4	?	?	固定法蘭式
?	?	?	?	5	?	?	活動法蘭角尺形式
?	?	?	?	6	?	?	固定螺紋錐形保護管式
?	?	?	?	?	2	?	防濺式
?	?	?	?	?	3	?	防水式
?	?	?	?	?	4	?	隔爆式
?	?	?	?	?	?	0	ø16mm保護管
?	?	?	?	?	?	1	ø25mm保護管（雙層套管）
?	?	?	?	安裝固定形式	接線盒形式	2	ø16mm高鋁質管（單層套管）
?	?	?	?	?	?	3	ø20mm高鋁質管
?	?	?	?	?	?	設計序號	?
W	R	□	-	□	□	□	?

ITS-90國際溫度標準(JIS C 1602-1995,ASTM E230-1996,IEC 584-1-1995)
