智能流量積算儀
關鍵字：智能流量積算儀,流量積算儀,積算儀 |
.jpg)

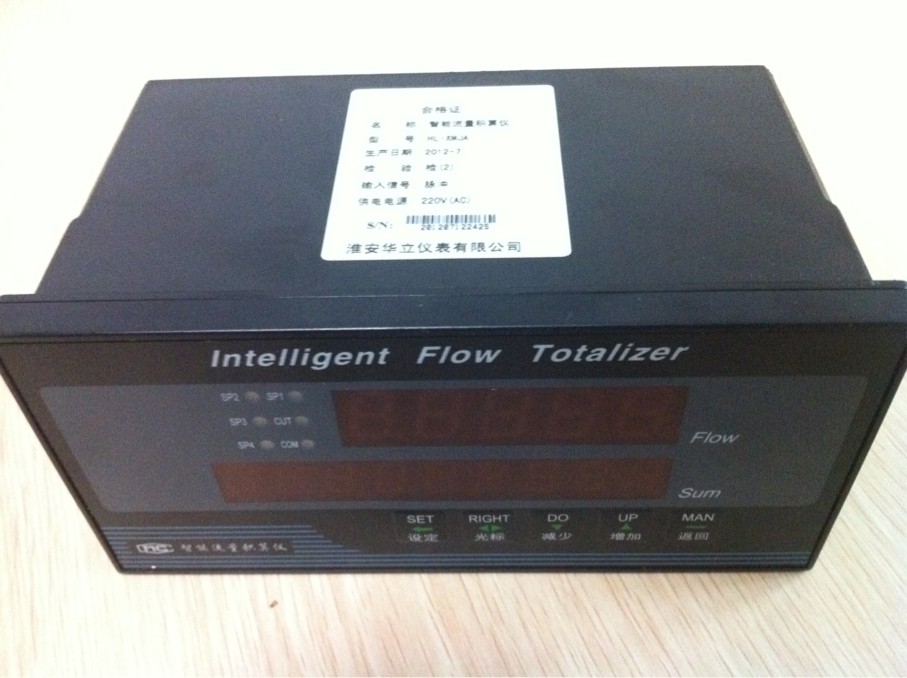

淮安華立智能流量積算儀詳細介紹
●適用范圍
HL-908智能流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。
●功能特點
全范圍自動溫度、壓力補償運算，補償方式任意設定
線性積算、開方積算任意設定
瞬時流量、累積流量、溫度、壓力多種參數顯示
小信號切除功能，切除范圍0-5%可選
智能流量積算儀的累積流量值可通過面板按鍵清零，清零操作可鎖
掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后永久保持
智能流量積算儀先進的模塊化結構，配合功能強大的儀表芯片，功能組合、系統升級非常方便
●主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排同時顯示，上排四位數碼管顯示瞬時流量，下排八位數碼管顯示累積流量采樣周期：0.5S
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 AC220V/3A
變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/50mA
電 源：開關電源 85～265VAC 功耗4W以下
● 型號說明
| 型 譜 |
說 明 |
| HL-908 |
|
智能流量積算儀 |
| 外型尺寸 |
A |
|
橫式160×80×125mm |
| A/S |
|
豎式80×160×125mm |
| B |
|
方式96×96×110mm |
| 控制輸出 |
B0 |
|
B0無報警輸出，可省略 |
| B1 |
|
瞬時流量上限報警 |
| B2 |
|
瞬時流量下限報警 |
| B3 |
|
瞬時流量上下限報警 |
| B4 |
|
累積流量上限報警 |
| B5 |
|
累積流量下限報警 |
| B6 |
|
累積流量上下限報警 |
| 變送輸出 |
X1 |
|
4-20mA輸出 |
| X2 |
|
0-10mA輸出 |
| X3 |
|
1-5V輸出 |
| X4 |
|
0-5V輸出 |
| 通訊輸出 |
P |
|
微型打印機 |
| R |
|
串行通訊RS232 |
| S |
|
串行通訊RS485 |
| 變送器配電電源 |
|
無饋電輸出 |
| V12 |
|
帶DC12V饋電輸出 |
| V24 |
|
帶DC24V饋電輸出 |
| 供電電源 |
|
220VAC供電 |
| W |
|
DC24V供電 |
| 流量輸入信號 |
L1 |
|
電流：4-20mA、0-10mA、0-20 mA |
| L2 |
|
電壓：1-5V、0-5V |
| L3 |
|
脈沖頻率： 0-10KHZ |
| 溫度輸入信號 |
W1 |
電流：4-20mA、0-10mA、0-20mA |
| W2 |
電壓：1-5V、0-5V |
| W3 |
熱電阻：Pt100 |
| W4 |
熱電偶：K、T、E |
| 壓力輸入信號 |
Y1 |
電流：4-20mA、0-10mA、0-20mA |
| Y2 |
電壓：1-5V、0-5V |
型號舉例：HL-908AB3X1SV24L1W1Y1
HL-908系列智能流量積算儀，外形尺寸160×80×125mm，瞬時流量上下限報警控制輸出，4～20mA 瞬時流量信號輸入，4～20mA 壓力信號輸入，4～20mA 溫度信號輸入，4～20mA瞬時流量變送輸出，帶RS485隔離通訊接口，帶DC24V饋電輸出，供電電源220VAC |
| |
