產品概述：
HL保溫夾套型金屬管浮子流量計用于連續測量封閉管道中液體和氣體的體積流量。結構堅固，工作穩定可靠，除就地指示瞬時流量值外還能遠傳輸出信號，適應各種場合的流量測量。因此，廣泛應用于流量檢測和工業過程控制系統中。
產品原理：
HL保溫夾套型金屬管浮子流量計是基于定壓降，變節流面積測量流量的原理。測量部分由下小上大的錐管和能在其中自由上下移動的浮子組成。保溫夾套型金屬管浮子流量計當流體流過時在浮子前后產生差壓，使浮子向上移動。當浮子所受的差壓力、重力、浮力平衡時浮子停在某一位置，此位置與流量有相對應的關系。將此位置通過磁耦合的方式傳遞出來，就可以表示流量的大小了。保溫夾套型金屬管浮子流量計根據上述測量原理可由測量部分（傳感器）、指示器和電轉換器組成各種應用的流量計,傳感器是由不銹鋼制成，以測量介質情況內襯耐腐蝕材料及特種金屬，如Ti、Mo2Ti、316L等，以保證正確測量的耐久性和安全性。另外還有夾套型以保證高溫介質或易散熱的介質測量，還可帶阻尼器，以減少震動帶來的不利影響。
產品參數：
產品系列 HLLZ--1000 HLLZ--2000
公稱通徑 DN15 ~ DN150 mm
流量范圍 0.06 ~ 150m3/h(水)
范圍度 10：1
指示精度 ±2%F.S,特殊±1%F.S
公稱壓力
(MPa) 標準1.6, 2.5, (GB) (基型DN100~150和耐腐型,高溫型,夾套型為1.6)
特殊＜10 各種法蘭標準(JIS,ANSI,DIN,HGJ,JB)
環境溫度 －25℃ --- +60℃
防護等級 IP65
壓力損失(KPa) 不大于6.5~18 不大于8.5~20
傳感器材料 不銹鋼(1Cr18Ni9Ti)或Ti,Mo2Ti,316L高鎳基合金,耐腐型內襯四氟塑料
輸出信號 現場指示，4~20mA信號，二線制，接點輸出
防爆等級 隔爆型dIIBT3 本安 ibIICT5
連接方式 法蘭、夾套保溫采用¢10×1銅管連接
產品執行標準 JB/T6844—1994《金屬管浮子流量計》
被測流體流向 下進上出 下進上側出
|
產品系列
|
JHLZ--1000
|
JHLZ--2000
|
|
公稱通徑
|
DN15 ~ DN150 mm
|
|
流量范圍
|
0.06 ~ 150m3/h(水)
|
|
范圍度
|
10：1
|
|
指示精度
|
±2%F.S,特殊±1%F.S
|
|
公稱壓力
(MPa)
|
標準1.6, 2.5, (GB) (基型DN100~150和耐腐型,高溫型,夾套型為1.6)
特殊＜10 各種法蘭標準(JIS,ANSI,DIN,HGJ,JB)
|
|
環境溫度
|
－25℃ --- +60℃
|
|
防護等級
|
IP65
|
|
壓力損失(KPa)
|
不大于6.5~18
|
不大于8.5~20
|
|
傳感器材料
|
不銹鋼(1Cr18Ni9Ti)或Ti,Mo2Ti,316L高鎳基合金,耐腐型內襯四氟塑料
|
|
輸出信號
|
現場指示，4~20mA信號，二線制，接點輸出
|
|
防爆等級
|
隔爆型dIIBT3 本安 ibIICT5
|
|
連接方式
|
法蘭、夾套保溫采用¢10×1銅管連接
|
|
產品執行標準
|
JB/T6844—1994《金屬管浮子流量計》
|
|
被測流體流向
|
下進上出
|
下進上側出
|
|
耐腐型通徑
DN(mm)
|
普通型通徑
DN(mm)
|
流 量 范 圍
|
最大壓力損失
|
|
空氣m3/h 20℃
0.101325 MPa
|
水L/h 20℃
|
空氣(kPa)
|
水(kPa)
|
|
15
|
15
|
0.07～0.7
|
2.5～25
|
7.1
|
6.5
|
|
0.11～1.1
|
4.0～40
|
7.2
|
6.5
|
|
0.18～1.8
|
6.0～60
|
7.3
|
6.6
|
|
0.28～2.8
|
10～100
|
7.5
|
6.6
|
|
0.40～4.0
|
16～160
|
8.0
|
6.8
|
|
0.70～7.0
|
25～250
|
10.8
|
7.2
|
|
1.00～10
|
40～400
|
10
|
8.6
|
|
25
|
1.60～16
|
60～600
|
14
|
11.1
|
|
25
|
3.00～30
|
100～1000
|
7.7
|
7
|
|
4.50～45
|
160～1600
|
8.8
|
8
|
|
7.00～70
|
250～2500
|
12
|
10.8
|
|
50
|
11～110
|
400～4000
|
19
|
15.8
|
|
50
|
18～180
|
600～6000
|
8.6
|
8.1
|
|
25～250
|
1000～10000
|
10.4
|
11
|
|
80
|
40～400
|
1600～16000
|
15.6
|
17
|
|
80
|
75～750
|
2500～25000
|
|
8.1
|
|
100
|
100～1000
|
4000～40000
|
|
9.5
|
|
100
|
150～1500
|
6000～60000
|
|
10
|
|
150
|
125
|
|
8000～80000
|
|
|
|
|
|
100000～1000000
|
|
|
|
|
150
|
|
15000～150000
|
|
|
HL保溫夾套型金屬管浮子流量計選型表：
|
JHLZ—
|
金屬管浮子流量計
|
|
|
代號
|
指示器
|
|
Z
|
基本型指示器
|
|
D
|
遠傳型指示器
|
|
|
代號
|
公稱通徑
|
|
-15
|
DN15
|
|
-25
|
DN25
|
|
-40
|
DN40
|
|
-50
|
DN50
|
|
-80
|
DN80
|
|
-100
|
DN100
|
|
-150
|
DN150
|
|
|
代號
|
結構形式
|
|
/
|
下進上出
|
|
H1
|
左進右出
|
|
H2
|
右進左出
|
|
AA
|
側進側出
|
|
LA
|
底進側出
|
|
S
|
螺紋連接
|
|
M
|
快速接頭連接
|
|
|
代號
|
本體材質
|
|
R1
|
321不銹鋼
|
|
R4
|
304不銹鋼
|
|
R6
|
316不銹鋼
|
|
R6L
|
316L不銹鋼
|
|
Hc4
|
哈C合金
|
|
Ti
|
鈦
|
|
F
|
內襯F46(PTFE)
|
|
|
代號
|
指示器類型
|
|

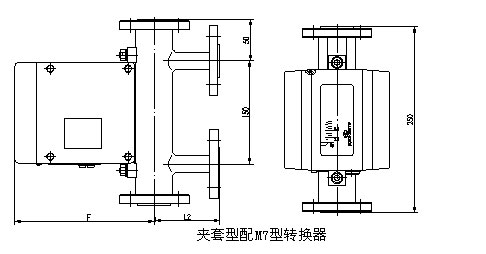

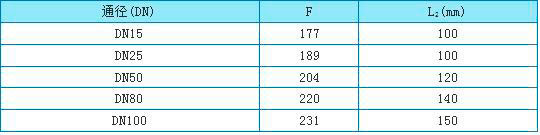

M7
|
線性指示器
|
|

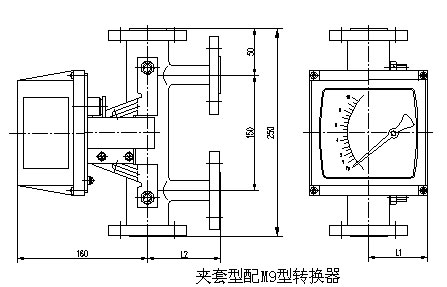

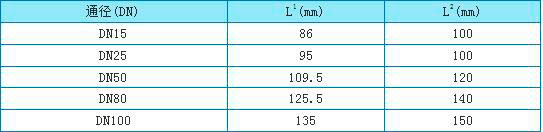

M9
|
非線性指示器(就地指針顯示瞬時流量)
|
|
|
代號
|
組合功能
|
|
01
|
24VDC；遠傳4-20mA標準電流信號
|
|
02
|
24VDC；遠傳4-20mA；現場LCD顯示瞬時累計流量
|
|
03
|
現場鋰電池供電；LCD顯示瞬時及累計流量
|
|
K1
|
帶一上線報警點信號
|
|
K2
|
帶下上線報警點信號
|
|
K12
|
帶一上線和一下線報警點信號
|
|
|
代號
|
防爆類型
|
|
Ex
|
本安防爆
|
|
Exd
|
隔爆
|
|
|
代號
|
測量介質分類
|
|
L
|
液體
|
|
G
|
氣體
|
|
|
代號
|
增加功能
|
|
T
|
測量管帶有保溫/隔熱夾套
|
|
HT
|
測量介質溫度大于120°高溫
|
夾套連接法蘭標準為:GB/T9119 PN1.6 DN15
如何正確安裝：

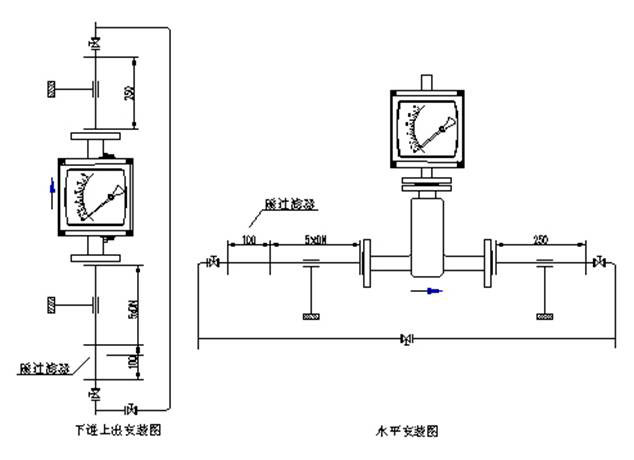

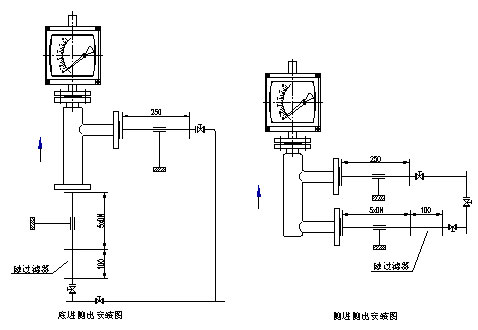

流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當地支撐管道以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
附件：
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。

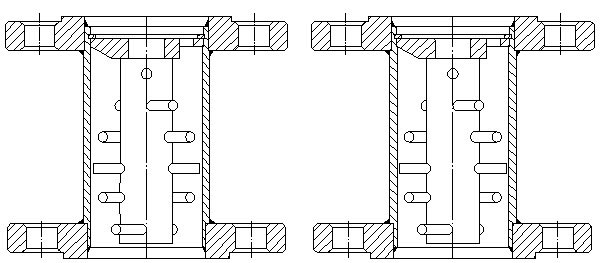

磁過濾器的結構見圖：
磁過濾器結構 襯PTFE磁過濾器結構
注意事項：
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
|
