一、結構
                       HL專業生產的渦輪流量計靜態容積法液體流量標準裝置由液體循環系統、試驗管路、流量工作標準器、實驗啟停設備和控制設備等組成，流量工作標準器包括工作量器和計時器，實驗啟停設備是換向器，其典型結構如圖1所示。

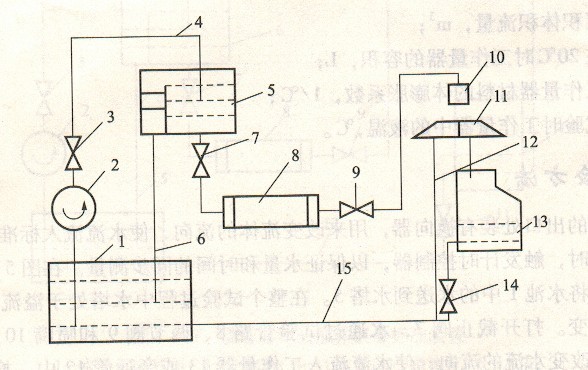

                 圖1渦輪流量計靜態容積法液體流量標準裝置（液體為水）
1—水池；2-7水泵；3一上水閥；4一上水管；s-水塔; 6-溢流管；7一截止閥；8一試驗管路；9-流量調節閥；10 -噴嘴；11-換向器；12-旁通管；13-工作量器；14 -放水閥；15 -回水管

           由圖1可知，靜態容積法與靜態質量法液體流量標準裝置類似，主要區別是將衡器和容器換為工作量器。
           渦輪流量計靜態容積法液體流量標準裝置的試驗液體為清潔的水或單相低黏度(運動黏度不超過35 xl0的-6次方㎡/s)的液體，其管路系統設計、穩壓措施、計時器、換向器、控制設備的要求都與靜態質量法液體流量標準裝置相同。
           渦輪流量計靜態容積法液體流量標準裝置一般采用縮頸式的工作量器，讀數單位可以是mm³，也可以是L。工作量器不能有滲漏現象，并應具有防止液體溢出和減小液體波動的設施；內表面應光滑，應有良好的保護層；底閥的操作應靈活。

 二、試驗方法
          在試驗管路的出口處裝有換向器，用來改變流體的流向，使水流流入標準量器或旁通管中。換向器啟動時，觸發計時控制器，以保證水量和時間的同步測量。在圖5 -26所示的裝置中，用水泵2將水池1中的水送到水塔5.在整個試驗過程中水塔處于溢流狀態，保證系統的水源壓力不變。打開截止閥7，水通過試驗管路8、調節閥9和噴嘴10，流人換向器11。換向器用來改變水流的流向，使水流流人工作量器13或旁通管12中。換向器動作時，啟動計時器，以保證同步測量流人工作量器的水量和流人時間。 渦輪流量計試驗時，啟動換向器使水流流人旁通管，關閉工作量器的放水閥，操作流量調節閥將試驗管路流量調節到所試驗的流量，待流量穩定后，啟動換向器將水流由旁通管換人工作量器。換向器動作的同時，啟動計時器，開始記錄流量計的輸出信號。當達到設定水量或時間時，換向器換向，使水流由工作量器換向旁通管。記錄工作量器中水的體積v，計時器顯示的時間t和流量計指示的流量值。 體積流量換算為質量流量：qm =Pvqv式中qm-瞬時質量流量，kg/h；pv——工作量器內試驗液體密度，㎏/m³。Qm =PvQv    (5- 82)式中Qm-累積質量流量。比較裝置給出的流量和流量計的測量流量，確定流量計的準確度等技術指標。當流量計計量體積流量時，應將qv按流量計處的狀態修正。
