活塞式體積管主要用于渦輪流量計的在線標定及性能測試，也可以用于標定高精度渦輪流量計。能夠提供穩定的流量、較短的操作時間及高精度，可在不中斷正常流量的情況下完成標定，無需人工操作旁通閥。其外形如圖5 -31所示。
               由于尺寸相對較小，活塞式體積管可作為便攜式標定設備，安裝在拖車上從而對渦輪流量計進行現場標定，能夠以水平或垂直方式安裝。脈沖插值電子設備能夠精確地計量時間和脈沖數，與傳統的標定技術相比，具有這種技術的標定在體積減小和渦輪流量計脈沖減少的情況下仍然能夠提供高精度的標定。由于活塞式體
積管的高分辨力，使采用更小的置換體積成為可能，但是必須具備三個條件：精密光電開關、雙時鐘技術和標定次數可調。
               活塞式體積管的控制與操作基于控制計算機完成，該設備配備的電子接口和控制計算模塊能夠完成對體積流量計或科里奧利質量流量計的標定。

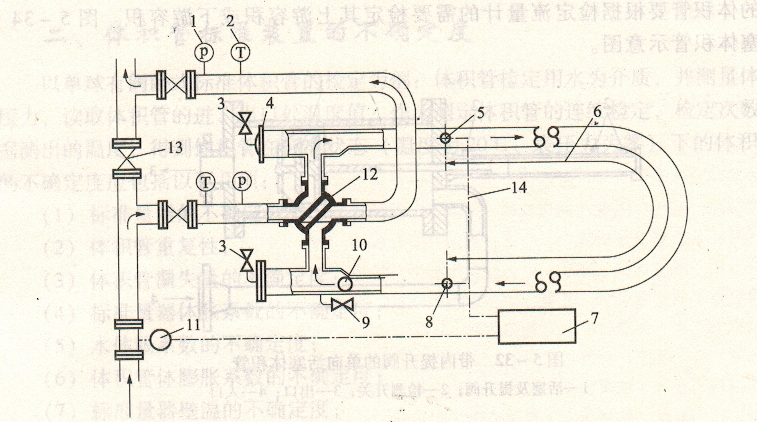

                                                   圖1雙向型體積管
1一壓力測量儀表；2一溫度測量儀表；3—排氣閥；4--陜開盲板；5一檢測開關I
6一標準容積段; 7-脈沖計數器或計算機控制系統；8一檢測開關Ⅱ；9-排液閥
10-置換器；11-被檢流量計；12-四通換向閥；13-雙關斷閥；14-信號電纜

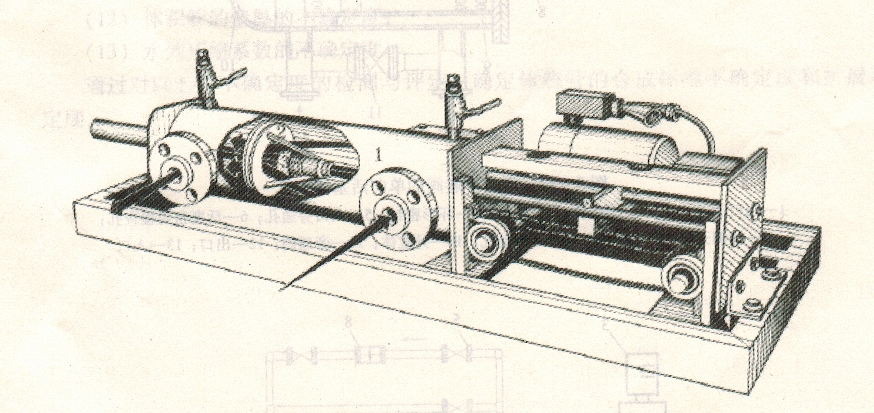

                                                圖2活塞式體積管外形
              活塞式體積管的特點：量程比高（可達1：1000）；可撬裝或車載；多功能，適用于任何脈沖輸出流量計；泄漏量檢測；自動機械操作，無擾流；流量管耐腐蝕；符合國家電氣規程中關于危險區域的規定。
              活塞式體積管也稱為小體積管，圖3和圖5為不同形式活塞體積管的結構示意圖。其中，圖3和圖4為被動式活塞體積管，圖5-32為帶內提升閥的單向活塞體積管，圖4為帶外旁通閥的單向活塞體積管。其一端有測量桿，使活塞在移動相同距離的情況下，不同運行方向上所置換出來的液體的容積不相等，對這種形式的體積管要根據檢定流量計的需要檢定其上游容積或下游容積。圖5為主動式活塞體積管示意圖。

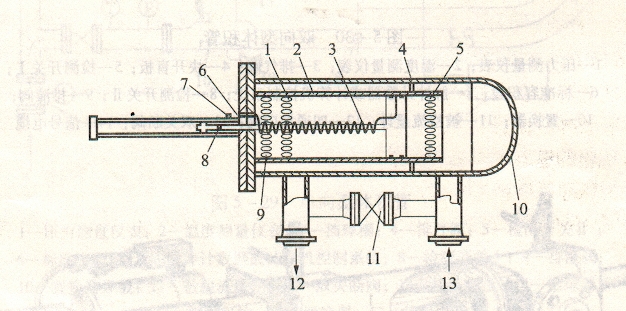

                                                       圖3帶內提升閥的單向活塞體積管
                                     1-活塞及提升閥；2-檢測開關；3-出口；4一入口


                                       圖4帶外旁通閥的單向活塞體積管
1-出口旁通孔；2-計量缸體；3-軟管；4-環形密封；s-入口旁通孔；6-活塞密封檢查孔
7-檢測開關；8-觸發標記；9-制動孔；10-外缸體；11-旁通閥；12-出口；13-入口

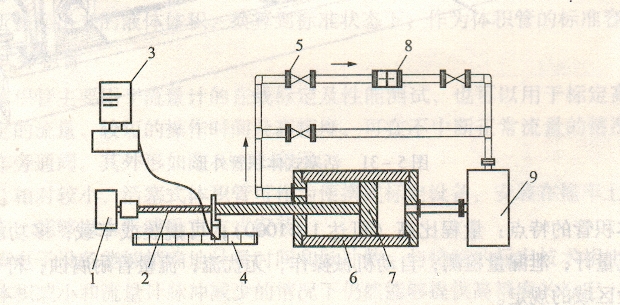

                                       圖5主動式活塞體積管
     1-電機；2-絲杠；3-計算機；4-光柵；5-閥門；6-體積管缸體
                        7-活塞；8-被檢流量計；9-油箱
