浮子流量計的用途
浮子流量計作為瞬時流量計，水、氣（汽）、油介質均可設計選用，有其獨特的優點，在工業、民用中用途十分廣泛。一般來說，浮子流量計具有以下幾類用途。
一、用作標準流量計

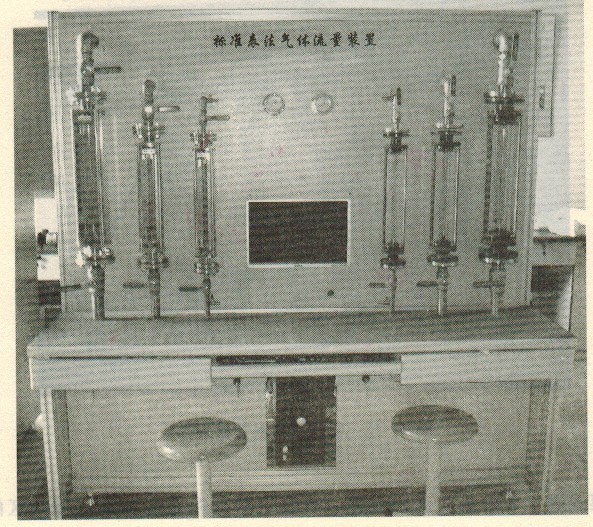

浮子流量計作為標準流量計使用時，主要是用于浮子流量計的檢定。其目的是降低標定成本，提高生產效率。例如，LZB - 100氣體浮子流量計，流量上限達1000m3/h，通常需要萬升鐘罩式氣體流量標準裝置對其標定，檢定成本很高。制造商通常采用標準表比對法，即選擇同型號同規格的流量計在萬升鐘罩上進行準確檢定，其示值誤差按實際相對誤差的要求，制造1～2臺標準表。工廠在批量生產時，用清水作標定介質，將被檢定流量計和標準流量計串聯連接，標準流量計浮子處的刻度流量等同被檢定流量計浮子停留處的流量。用這種方式解決了氣體大流量的浮子流量計的檢定問題。又如氧氣、氮氣、氫氣等非空氣介質的流量計，若采用實流標定不但制造成本大大提高，有時也可能因有害氣體而無法在實驗室條件下檢定，這時采用經實流檢定的標準浮子流量計與被檢流量計串聯檢定的方法，這樣既能保證產品質量，又能節約制造成本(見圖2 - 10)。
.jpg)
二、用作流量試驗裝置指示流量

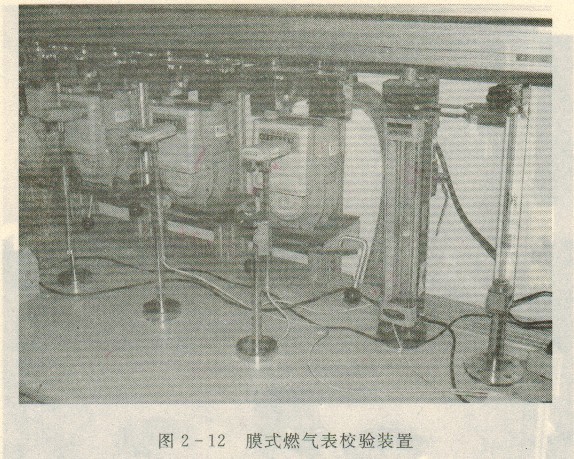

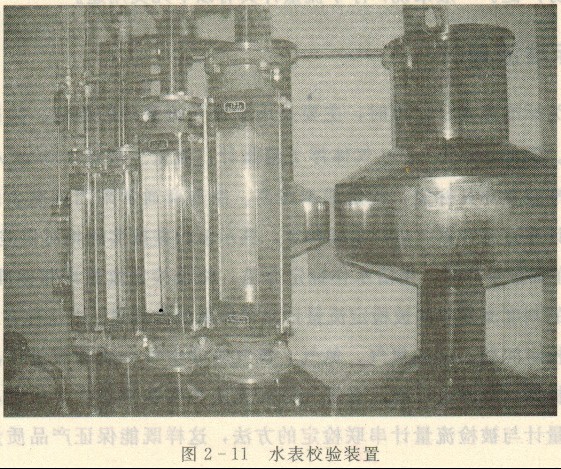

流量試驗裝置上配用的浮子流量計，其計量精度有別于常規的浮子流量計。原因是流量試驗裝置檢定流量計時，其試驗流量點的流量偏差往往要求滿足(2.5～5)%RS。例如，水表試驗裝置配用指示被檢水表試驗流量（見圖2 - 11），又如膜式燃氣表校驗裝置配用指示被校燃氣表的試驗流量(見圖2 - 12)。
.jpg)
.jpg)
因為水表、膜式燃氣表的最大允許誤差，有高區和低區之分。高區和低區的允許誤差不一樣，尤其是分界試驗流量，若瞬時流量偏差太大將影響被檢表的判定結論。因此，此類用途的浮子流量計的準確度要求較高，示值誤差要求采用實際相對誤差。有些大口徑水表校驗裝置上配用的分流型浮子流量計一定要現場檢定，以確保指示流量的準確度。
三、過程控制
浮子流量計還有一個主要用途是用于過程控制、監控生產流程中的流量。在化工、冶金、制藥、半導體器件制造、水處理等方面，使用玻璃浮子流量計和金屬浮子流量計對生產過程中工藝進行觀察和控制確保生產過程中的工藝需求，方便觀察、控制。這類場合使用的流量計，準確度要求不是很高，一旦生產工藝確定，流量往往不再改變。但對其安全性要求較高，通常這類流量計的安裝現場設有旁通管路，以防意外或檢修之用。圖2 -13為膜式燃氣表耐久性試驗裝置用氣體浮子流量計。
四、泄漏量監控
.jpg)
由于浮子流量計是一種無需提供電能的流量計，有其獨特的優點。例如光纜通信設備上的泄漏監控，很可靠。
五、流通能力指示
讀數、觀察示值方便可靠，用于泄漏監控采用浮子流量計，不但成本低廉，工作也
在制冷、空調、燃氣具生產領域選用浮子流量計來檢驗管件的焊接質量、氣路的流通能力。早先的檢驗工藝是采用U形壓力計，通過觀察壓力的大小來判斷流通量是否達到產的設計要 定的開度代表一定的流量。由于浮子的上升和下降可直接觀察到流量，閥門開大、關小調節流量非常方便。例如，自動焊接指示氣體的雙管浮子流量計，焊工師傅依據工件焊接的質量（經驗），視浮子高低位置，緩慢改變流量直到符合焊接工件的要求，對具體流量的大小不是非常關注。又如，醫院病人吸氧輔療，護士視浮子緩慢調節流量，以避免開閥過快造成過流產生的意外。家庭氧吧上的流量計、純凈水裝置上的浮子流量計等多是起指針閥門指針的作用，準確度要求則不是很高。選用浮子流量計代替U形壓力計，則讀數更為方便、直觀、可靠和快速。這類流量計便用時一般是看是否達到或大于某規定值，具體流量數值不作記錄。
|
|
|
|
|
