浮子流量計安全性能試驗及方法
關鍵字：浮子流量計 日期：2013-3-8 8:44:51
|
浮子流量計安全性能試驗及方法
(1)絕緣電阻
在一般試驗大氣條件下，供電工作的流量計的電源端子之間及與金屬外殼之間的絕緣電阻應不小于20M，其方法為在不接通電源的情況下進行試驗。將流量計的電源端子，輸出端子分別短路，然后用標稱直流電壓為500V的兆歐表依次測量電源輸入端與機殼之間的絕緣電阻。
(2)絕緣強度

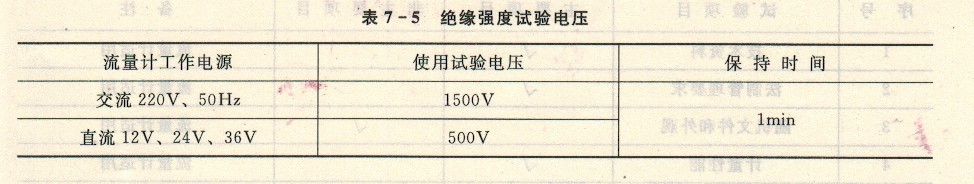

在一般試驗大氣條件下，供電工作的流量計其各端子之間及與金屬外殼之間，當施加表7-5所規定的試驗電壓時，應不出現擊穿或飛弧，其方法為在不接通電源的情況下進行試驗。將流量計的電源端子、輸出端子分別短路，然后將試驗設備的空載電壓，按規程中A.6.2.2規定的試驗電壓的50%接人流量計的相關端子之間，浮子流量計試驗設備的功率足以使所設定的電壓在被檢流量計接入后下降不超過10%。試驗時應使試驗電壓由零逐步平穩地上升到規定值并保持Imin．觀察是否出現擊穿和飛弧。然后使試驗電壓平穩的下降到零，切斷電源。本試驗適用于輸入端子、輸出端子、電源端子對地絕緣的流量計。表7-5絕緣強度試驗電壓
.jpg)
(3)耐壓強度
玻璃管流量計應能承受試驗壓力為1.5倍最大工作壓力，歷時Imin的耐壓強度試驗，而不損壞或泄漏。
金屬管流量計應能承受試驗壓力為1.5倍標稱工作壓力，歷時5min的耐壓強度試驗，而不損壞或泄漏。浮子流量計的耐壓強度試驗應在專用試驗設備上進行。當選用液體介質試壓時，應排除流量計內空氣，選用氣壓介質試壓時，應逐步平穩提高試驗壓力，注意安全防護。
(4)驟冷驟熱試驗
玻璃錐管是由高硼玻璃材料制造的流量計，應能承受工作溫度范圍內的120℃溫差的驟冷驟熱試驗而不爆裂。其驟冷驟熱試驗是將室溫下的玻璃管擦拭干凈后，放進溫度為120℃的溶融的蠟或機油中，于lOmin后取出，立即放入室溫條件下的清水中，觀察是否破裂。
(5)電源電壓變化和反向保護

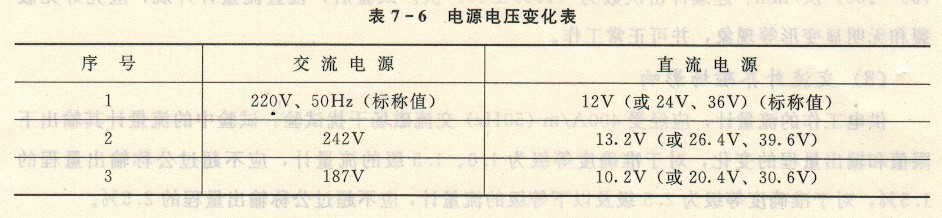

當電源電壓標稱值變化+10%和-1s%時，電遠傳流量計的輸出下限值和量程的變化，對于1.0、1.5級的流量計，應不超過標稱輸出量程的1%。對于準確度等級為2.5級及以下等級的流量計，應不超過標稱輸出量程的1. 5%。選擇表7-6的供電電源，采用模擬浮子位移輸入方法，測量并計算電源電壓變化引起的輸出下限值和輸出量程的變化。表7-6電源電壓變化表
.jpg)
電源端子反接，逐漸增加電壓，至1.1倍標稱電壓值，保持Imin。二線制直流供電的流量計，應有可靠的直流反向保護設計，電源端子間反向施加1.1倍標稱電壓值，保持Imin應無損壞。
(6)電磁兼容
供電工作（或具有電遠傳）的流量計，應進行電磁兼容試驗流量計應接受靜電放電抗擾度試驗（接觸放電等級為3級、空氣放電等級為4級），試驗期間，流量計應不受影響并保持正常工作。
靜電放電抗擾度試驗按GB/T 17626.2規定的試驗方法進行試驗，試驗等級為4級[La-接觸放電：試驗電壓8kV(1±10%); Lb-空氣放電：15kV（1士10%）]。接觸放電點：外殼、接縫、管口等，放電次數：正、負各10次，間隔至少為Is。
流量計接受射頻電磁場輻射抗擾度試驗（試驗等級為3級），試驗期間流量計應不受影響并保持正常工作。
射電電磁場輻射抗擾度試驗按GB/T 17626.3規定的試驗方法進行試驗，試驗等級為2級（頻率范圍為：10MHz～lOOOMHz，試驗場強：3V/m，調制：AM80%，lkHz）。試驗應在浮子離開零點位置，即有量值輸出條件下進行。
(7)耐運輸貯存性能
浮子流量計應分別經受下列條件的試驗：
①低溫貯存：-25℃±2℃，保持8h
②高溫貯存：+55℃±2℃，保持8h
③恒定濕熱貯存：恒定濕熱(溫度為40℃±2℃、相對濕度為91%～95%，保持24h)
將流量計先放在實驗室試驗條件，放置時間不少于24h。用模擬浮子位移的方法，記錄測得的流量計示值誤差。然后將流量計放人濕熱試驗箱內，在規程中A.6.7規定的試驗條件下的最后4h，接通電源，直到貯存試驗結束。試驗結束立即用相同的模擬浮子位移的方法測量流量計的示值誤差，并計算其恒定濕熱試驗前與后示值誤差的變化。
④交變濕熱貯存
交變濕熱：溫度在40℃～55℃之間交替變化，在溫度下限時保持95%以上相對濕度，在溫度上限時保持93%相對濕度，實驗時間為兩個24h周期。
⑤碰撞試驗
碰撞試驗：加速度為(100±10) m/s2、脈沖持續時間為llms±2 ms、脈沖重復頻率為(60～100)次／min、連續沖擊次數為(1000±10)次。試驗后，檢查流量計外觀，應完好無破裂和無明顯變形等現象，并可正常工作。
(8)交流外界磁場影響
供電工作的流量計，應經受400A/m (50Hz)交流磁場干擾試驗。試驗中的流量計其輸出下限值和輸出量程的變化，對于準確度等級為1.0、1.5級的流量計，應不超過公稱輸出量程的1. 5%，對于準確度等級為2.5級及以下等級的流量計，應不超過公稱輸出量程的2.5%。
具體試驗是將流量計放在磁場線圈的中心轉臺上，采用模擬浮子位移的方法，使流量計指示值處在量程的5o%左右，測量儀離開磁場3m距離以上。接通磁場線圈的電源，轉動中心轉臺和磁場線圈，不斷調整移相器按0。～360。轉動，使流量計處于最不利的磁場方向和相位上，記錄相應的最大示值變化。
(9)防爆
聲明防爆的流量計，應取得國家指定的防爆檢驗機構簽發的防爆試驗報告和頒發的防爆合格證書，檢驗方法為逐一核對浮子流量計明示的防爆等級和防護等有關證書。浮子流量計明示的防爆等級、編號應與證書相一致。
(10)防 護
浮子流量計的外殼防護等級按制造單位有關規定，一般應不低于GB 4208-2008中規定的IP54，并取得國家認可的機構簽發的防護等級證書，浮子流量計明示的等級、編號應與證書相一致。 |
|
|
|
|
