浮球式鍋爐水位控制器
浮球—水銀開關水位控制器簡稱浮球水位控制器。浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。控制器分防爆和非防爆兩大類。具有使用安全、性能可靠、維修方便等優點。它是利用浮球隨水位同步漂移通過磁場的作用力推動水銀開關動作輸出信號達到控制目的的一種鍋爐水位報警和控制裝置。由于水銀開關的接點容量較大故可直接進行控制有利于簡化線路。
一、工作原理與結構

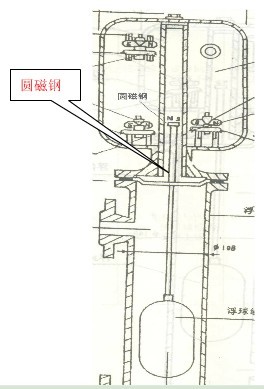

浮球水位控制器（以下簡稱控制器）由浮球組件及控制箱兩大部件組成。其工作原理是，當浮球組件上的圓柱磁鋼接控制箱內的某一鋼組件時，由于磁性同極相斥作用，磁鋼組件上的磁鋼立即產生——一個轉角帶動水銀開關接通或斷開， 浮球材料為不銹鋼，浮筒為無縫鋼管制成，控制箱除水銀開關及磁鋼處，其余零均采用鋼，鋁合金，不銹鋼制成。安裝法蘭通徑DN25，按JB79-59制成。
動作原理是利用磁鋼同極相斥的原理進行設計的。當浮球組件隨水位變化，浮球組件上的圓磁鋼接近磁鋼組件的磁鋼時，由于相斥作用磁鋼組件迅速產生一個偏角，并與水銀開關一起動作，從而完成開關動作。
.jpg)
二、主要技術指標
額定工作壓力 ≤245MPa
額定工作溫度 ≤226℃
水銀開關接點容量額定電壓
220V 額定電流
5A HL—30型水位控制范圍 ±25mm 高水位報警 50mm 低水位報警 -50mm 重量 23kg HL—31型水位控制范圍 ±25mm 低水位報警 -50mm 設定值偏差 ±5mm 重量 21kgHL—32型高水位報警 50mm 低水位報警 -50mm 低水位聯鎖 -75mm 重量22kg
三、浮球水位控制器注意事項
我廠鍋爐為一用一備，因此可在生產中對備用鍋爐水位控制器進行檢查調整。
1、首先聯系工藝操作人員，告知調整水位開關的相關事宜。
2、對浮筒進行灌水、排水，觀察玻管液位計水位，在相應水位下水銀管的動作方向是否正確，如正常時向內偏轉，則浮球連桿未裝反，圓磁鋼極性方向正確。否則將其拆出，更換方向。
3、做實驗，查出目前報警輸出的準確水位值。 步驟：對浮筒進行灌水至滿液位，將上下取樣閥關閉。觀察現場玻管液位計。 滿液位時，正常狀態為：高水位開關處于導通狀態，水銀管向外側偏轉，室內極高液位報警燈亮。
緩慢排水，直至高水位開關動作，水銀管向內偏轉，室內極高液位報警燈滅。觀察現場玻管液位計的水位，做好標記；繼續緩慢排水，直至低水位開關動作，低水位開關水銀管向外偏轉，室內低液位報警燈亮。觀察現場玻管液位計的水位，做好標記；繼續緩慢排水，直至極低水位開關動作，極低水位開關水銀管向外偏轉，室內極低液位報警燈亮。觀察現場玻管液位計的水位，做好標記。將浮筒中的水排空。
緩慢打開取樣閥，控制在小開度，對浮筒進行灌水，直至極低水位開關動作，極低水位開關水銀管向內偏轉，按室內復位按扭，極低液位報警燈滅，觀察現場玻管液位計的水位，做好新標記，要求能與第一次標記區分；繼續灌水，直至低水位報警開關動作，做好新標記；再灌水至高水位開關動作，同樣做好新標記。
此時，可以判斷出水位報警開關輸出信號的準備水位值。
4、根據測出的報警水位，對開關進行報警調整。
先將水銀管的固定卡簧松開，調整到正中位置。再按照上述檢查步驟進行一次檢查，測出報警準確值。做好標記。再將水位開關固定卡簧松開，將水位開關隨滑道移動，調整到合適位置。再檢查一遍報警值。反復調整，直至最合適的位置
