電磁流量計性能指標與測試方法
關鍵字：電磁流量計 日期：2013-1-23 15:47:16
|
電磁流量計性能指標與測試方法
隨著社會的進步，技術的發展和市場戊用領域的擴大，電磁流量計的技術水平越來越高，性能越來越穩定、可靠。電磁流量計已經有了統一的國際和國家標準來檢驗和考核其性能指標。電磁流量轉換器的制造過程和檢驗、維護過程中，也需要用一定的方法來進行試驗。尤其塒當代轉換器與傳感器能夠互換，就更應對轉換器進行單獨的檢驗和試驗。為此，本節闡明典型轉換器的主要技術性能指標，
一、轉換器的測試
對于轉換器的基本性能測試，需要使用模擬流量信號的矩形波信號發生器（信號發生器是制造廠自己建立的標準體系）、數字電壓表、數字頻率計等標準儀器。對于影響量測試，則除使用模擬流量信號的矩形波信號發生器、數字電壓表、數字頻率等通用的標準儀器外，必須使用試驗標準規定的專用測試設備，按標規定的方法進行。

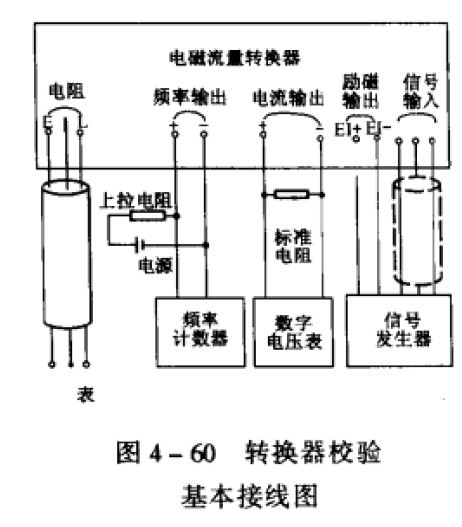

圖4- 60表示轉換器基本測試的電路連接和儀器設備，這里，直流電流輸出測試是使用標準的250歐姆電阻，將4。20mA電流變換為l~ Sv的電壓進行測試的。因?yàn)閿?shù)字電壓表的基本測量是電壓，測量電流是經過變換的，因此數字電壓表測量電壓的精度要比測量電流的精度高。
基本誤差和重復性的測量方法，一般可以同時進行，試驗數據公用，分別計算。
影響量的測試是產品試驗內容，一般企業只能做部分項目，許多試驗需要委托行業的權威機構專業實驗室做，比如電磁兼容性試驗和防爆性能試驗。

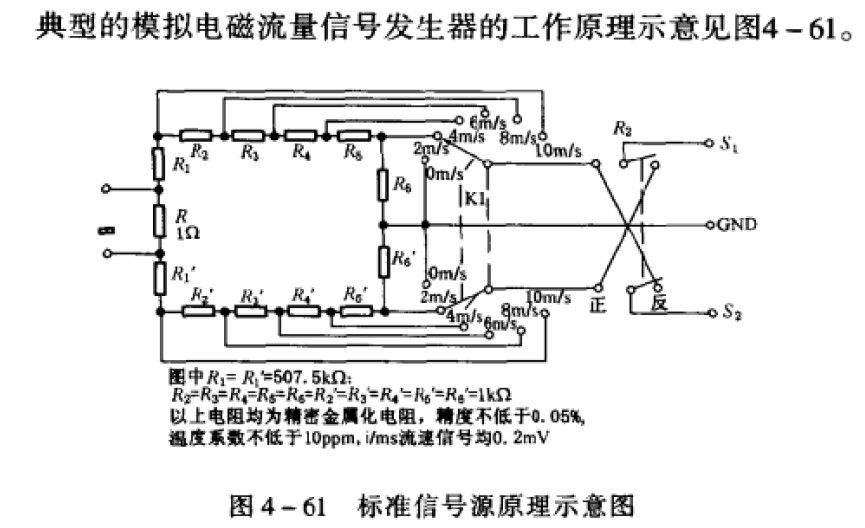

二、模擬信號發生器
串聯接人轉換器勵磁電流輸出回路小阻值、純電阻R的采樣電阻，其兩端的電壓降正比于勵磁電流大小，與勵磁電流的波形、相位和頻率一致，可以代表流量信號。
標準信號發生器是用精密、標準的飩電阻將電磁流量轉換器產生的低頻矩形波勵磁電流變換為脈沖電壓，然后經高精度、高穩定電阻分壓，獲得的低頻矩形波教伏信號作為模擬流量信號，提供給電磁流量轉換器信號輸入端，用來進行流速設定、線性檢查。標準信號發生器能夠模擬流量計的流向，檢查電磁流量轉換器對流向的鑒別能力。電磁流量計標準信號發生器內部具有不操作定時自動停電控制電路，防止不操作時消耗電池。這里，例舉典型的標準信號發生器技術性能指標如下：
流速信號幅度：每1 m/s約340tcVp -p；
基本誤差：±0.1%：
流速設定精度：讀數的±O.I%；
穩定性：±0.05%，4h；
溫度穩定性：20×l0-6／o；
流向不對稱性：±0. 05%。
三、互換性及其置值傳遞方法
轉換器與傳感器配套使用的互換性對于現場應用、維護修理和生產過程的分別管理具有十分重要的意義。電磁流量計具有互換性還可以減少備品備件的儲備，節約資金。而且，制造廠的互換性形成標準化生產，提高效率，保證質量，電是降低成本的有效措施，因此互換性受到用戶和制造廠的密切關注。白20世紀70年代以來，電磁流鼉計的互換性已逐步成熟。那么，如何實現互換性呢？我們作下而分析：
傳感器的勵磁器件和制造裝配很難達到完傘一致，磁場的有限長度與渦電流的影響、測量管的有限長度、測量管的加工均存在誤差，這些因素造成實際生產的傳感器測量值
的分散性問題難以解決。因此，實現互換的希望就在轉換器中解決。
對于恒流源勵磁的轉換器，互換性要求所有同型號的轉換器除勵磁電流一致外，放大增益、轉換系數也要一致。這類產品在與傳感器做流量配套時，可以通過記下修改放大器增益大小（或者修改勵磁電流值），作為傳感器常數賦予每臺傳感器。如果調換轉換器時，通過修改放大器增益大小（或者修改勵磁電流值），也就是修改傳感器常數，達到信號輸出的一致性。
對于具有磁場補償?shù)某ㄟ\(yùn)算型轉換器，修改磁場采樣基準電壓，即改變式(2-6)分?jǐn)?shù)的分母，并將分?jǐn)?shù)值賦予傳感器，作為傳感器常數，也能達到輸出信號的一致性。
轉換器實現上面互換的前提是自身的一致性。非智能化轉換器是依靠電位器來調節放大器增益，電磁流量計恒流源勵磁電流，除法運算的磁場采樣電壓實現其一致性的。智能化轉換器可以在運算時加～個修正系數（如“出廠標定系數”）。這一系數也可以隱含在操作菜單中，僅僅為供制造廠生產轉換器時調節一致性用，現場用戶不可以隨意調動。
|
|
|
|
|
